IC698RMX016  | 冗余內存交換模塊  |  可編程自動化控制器系列

　　型號: IC698RMX016

　　通道數(并行 2ch/臺

　　ald分辨率 12bit

　　采樣率： 5mhz、2mhz、1mhz、500khz....

　　500hz

　　存儲深度(每通道)512k樣點/ch

　　觸發方式 ：手動觸發、內觸發、外觸發

　　工作方式： 在線、離線(黑匣子)

　　信號輸入：v/q或v/icp

　　通訊接口： rj45以太網接口

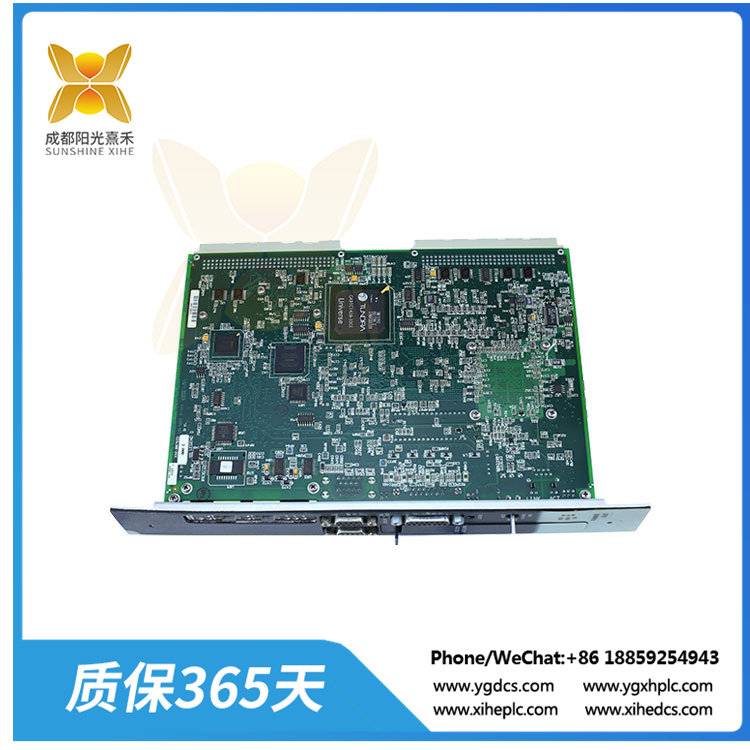

　　該IC698RMX016是冗余內存交換模塊 (RMX)，用于 PACSystem RX7i 可編程自動化控制器系列。該模塊主要用作反射存儲器上的節點，或作為合作伙伴中央處理器 (CPU) 模塊之間的存儲器鏈接，這些模塊在高關鍵應用中形成冗余對。該模塊安裝在 RX7i 背板的主機架上，建議安裝在機架 3 或 4 中以啟用中斷優先級，但是，該模塊也支持主機架中的其他插槽。

　　IC698RMX016 配備 16 MB 靜態動態隨機存取存儲器 (SDRAM)。該模塊由來自背板的 5 VDC 電壓、1.8 安培供電。該模塊尺寸為 6.299 英寸(寬)x 9.187 英寸(高)。冗余內存交換模塊的可用連接器是符合 IEC 61754-20 的 LC 型光纖連接器。連接器材料為鋯陶瓷套圈，最大插入損耗為 0.35 DB，回波損耗為 -30 DB。該模塊的工作溫度范圍為 -20 攝氏度至 85 攝氏度。

　　IC698CHS009A GE IO機架 單插槽模塊

　　IC698CRE030-DE GE 輸入/輸出卡

　　IC698PSA350E GE 電源模塊 易于安裝

　　IC698PSD300C GE 電源模塊 可與其他GE產品無縫對接

　　IC698RMX016-ED GE 冗余內存交換模塊

　　Model: IC698RMX016

　　Number of channels (parallel 2ch/ unit

　　ald resolution 12bit

　　Sampling rate: 5mhz, 2mhz, 1mhz, 500khz....

　　500hz

　　Storage depth (per channel)512k sample point /ch

　　Trigger mode: manual trigger, internal trigger, and external trigger

　　Working mode: Online, offline (black box)

　　Signal input: v/q or v/icp

　　Communication port: rj45 Ethernet port

　　The IC698RMX016 is a redundant Memory switch module (RMX) for the PACSystem RX7i programmable automation controller family. The module is primarily used as a node on reflective memory, or as a memory link between partner central processing unit (CPU) modules that form redundant pairs in highly critical applications. The module is installed in the chassis of the RX7i backplane and is recommended to be installed in rack 3 or 4 to enable interrupt priority, however, the module also supports other slots in the chassis.

　　The IC698RMX016 comes with 16 MB of static dynamic random access memory (SDRAM). The module is powered by 5 VDC and 1.8 amps from the backplane. The module measures 6.299 inches (width) x 9.187 inches (height). The available connectors for redundant memory switch modules are LC type optical fiber connectors according to IEC 61754-20. The connector material is zirconium ceramic ring with a maximum insertion loss of 0.35 DB and return loss of -30 DB. The module has an operating temperature range of -20 degrees Celsius to 85 degrees Celsius.

　　IC698CHS009A Single slot module of the GE I/O rack

　　IC698CRE030-DE GE input/output card

　　The IC698PSA350E GE power module is easy to install

　　The IC698PSD300C GE power module seamlessly connects to other GE products

　　IC698RMX016-ED GE Redundant memory switch module
