產品概述

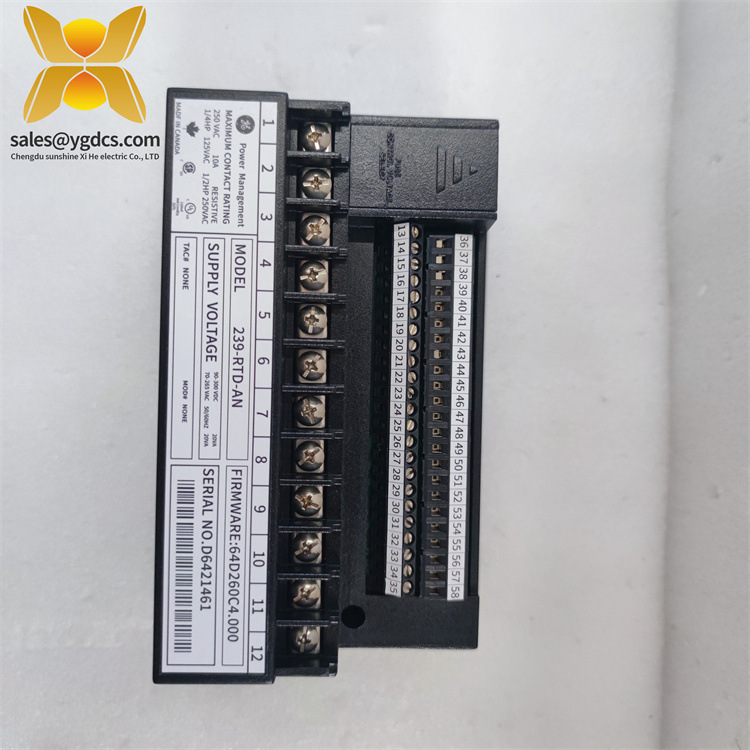

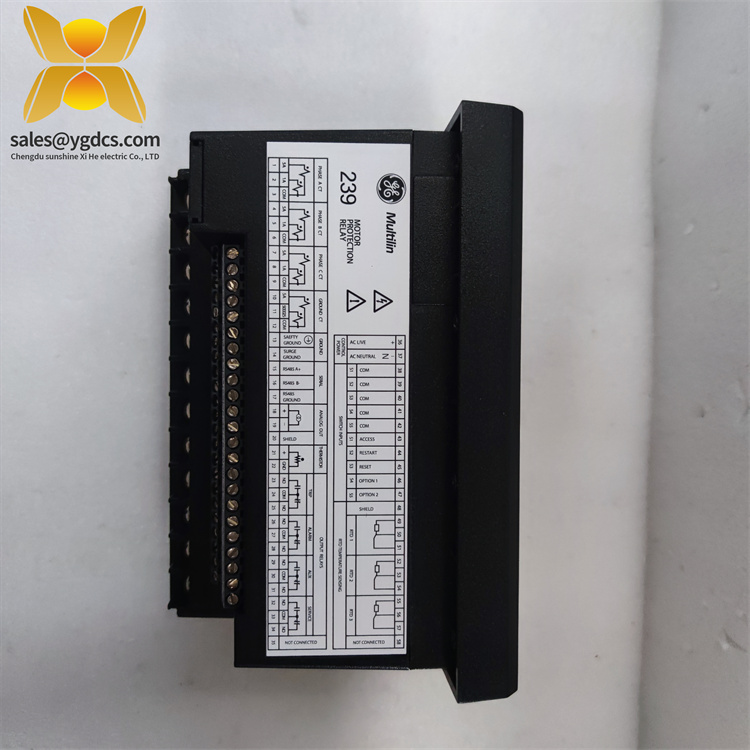

GE 239 - RTD - AN是屬于GE Multilin系列的電機保護繼電器，旨在為工業自動化系統中的三相交流電機提供全面保護。集過載、短路、接地、欠壓、過壓、單相運行保護等多種保護控制功能于一體。通過連接RTD溫度傳感器，可以實時監測電機繞組的溫度，溫度范圍為- 200°C至500°C，精度為±0.1°C3。此外，繼電器支持多種通信協議，使其能夠與plc等上層設備通信，有助于提高自動化系統的智能化和可靠性。

技術規格

參數名稱參數值

產品型號239 - RTD - AN

制造商通用電氣

電機保護繼電器

輸入類型rtd溫度傳感器

溫度范圍- 200°C至500°C

精度±0.1°C

響應時間< 5秒

額定電壓250v AC或24v DC

額定電流5a ~ 30a

防護等級ip67

外形尺寸：110mm × 160mm × 70mm

重量約1.2 kg

安裝方法din -導軌安裝

主要特點及優勢

全面保護：GE 239 - RTD - AN提供廣泛的保護功能，包括斷路器故障保護、過載警告保護、接地故障保護和鎖轉子保護，可有效保護電動機免受各種故障的影響。

靈敏度和準確度高：能快速準確地檢測電機故障。例如，過載曲線脫扣時間精度采集為顯示值的±1%，并能高精度監測電機溫度，有助于及時發現潛在問題4。

可編程，靈活：可通過軟件配置和編程，并具有可編程的輸出參數，如熱容量，滿負荷百分比，相電流。此外，它還具有可選的單可編程隔離模擬輸出，為用戶提供更靈活的應用場景24。

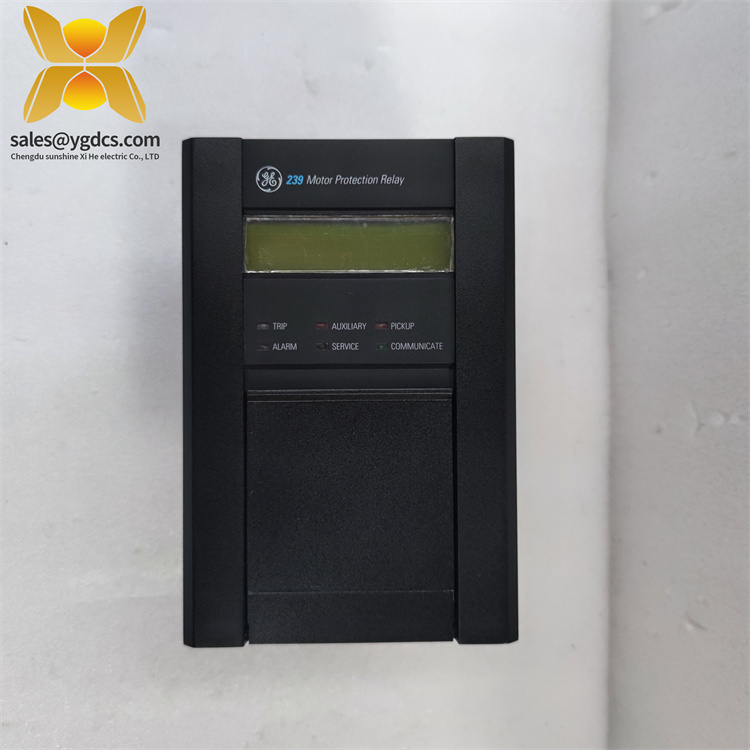

良好的顯示和操作：繼電器配有40個字符的LCD顯示屏和6個LED狀態指示燈，可以清楚地顯示狀態信息，故障情況，設定值和數值。前面板鍵盤防塵防濺，不使用時可設置防護門將鍵盤蓋住，方便用戶操作和維護4。

應用領域

GE 239 - RTD - AN廣泛應用于工業自動化領域，特別是在需要溫度監測和電機保護的場合，如泵，輸送機，壓縮機，風扇，鋸木廠和礦山3。它也適用于化學加工、發電、石油和天然氣工業。在這些應用中，它可以保護電機免受各種故障造成的損壞，延長電機的使用壽命，并通過故障診斷幫助用戶快速定位問題，從而減少停機時間和維護成本。

相關產品

GE 239 - RTD：與GE 239 - RTD - AN類似，它是GE Multilin系列的電機保護繼電器，但GE 239 - RTD - AN具有額外的單隔離模擬輸出，并可通過熱容量和相電流進行編程。

GE 240 - RTD - AN：屬于同一系列電機保護繼電器，可具有不同的保護功能或參數設置，以滿足不同類型電機的保護需要。

GE 239 - CT - AN：使用電流互感器（CT）輸入而不是RTD輸入，適用于需要基于電流的電機保護的應用。

GE 239 - VT - AN：使用電壓互感器（VT）輸入，主要用于需要基于電壓的電機保護的應用。

GE 239 - M - AN：更強調電機監控功能，可以提供更詳細的電機運行狀態信息。

安裝與維護

安裝準備：在安裝GE 239 - RTD - AN之前，請檢查安裝環境是否滿足要求，并確保溫度、濕度在規定的范圍內。檢查設備的完整性和附件的連接狀態。安裝表面應平整、牢固，以保證繼電器安裝平穩。安裝過程中建議佩戴防靜電手套，避免靜電對設備造成損壞。

維護建議：定期檢查GE 239 - RTD - AN的工作狀態，包括顯示是否正常、有無異常噪音、異味等。定期清理設備表面灰塵，確保設備散熱良好。定期檢查RTD傳感器與電源線的連接，確保連接可靠。如果發生故障，請參考本手冊進行處理，或在故障處理過程中聯系GE技術支持團隊
