產品概述

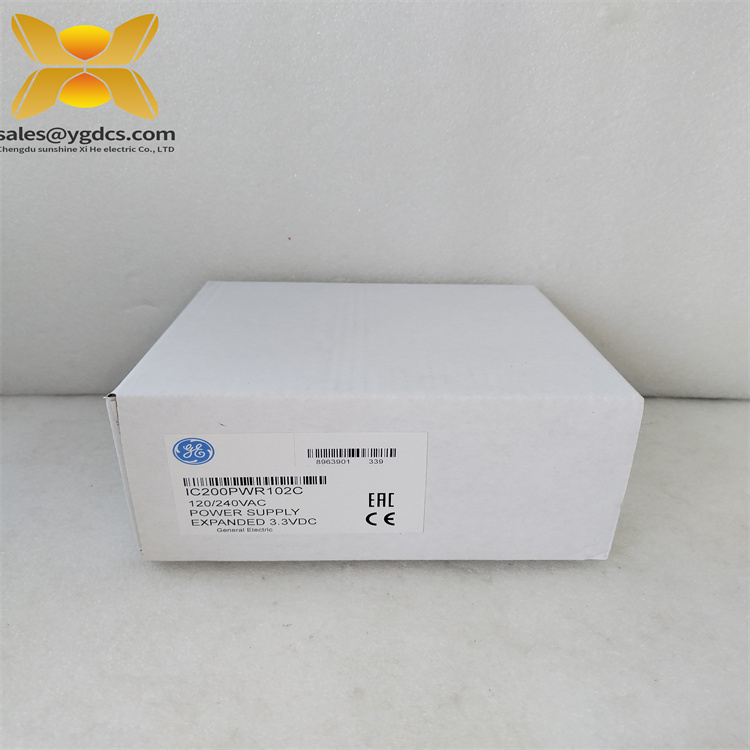

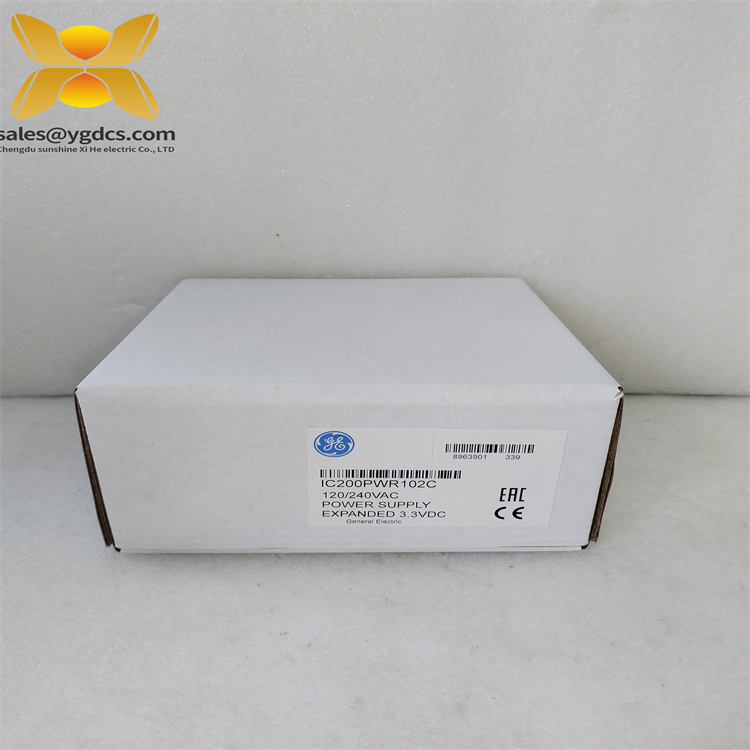

GE IC200PWR102是通用電氣自動化系列（現隸屬于艾默生自動化）中 VersaMax 系列的一款電源模塊3。它主要用于為連接到背板的多種設備，如輸入和輸出模塊、處理單元以及網絡接口單元等提供穩定可靠的電源1。該模塊具備擴展功能，既可用作主電源，也可在連接到電源助推器載體時作為輔助電源1。它使用交流電運行，能輸出 3.3 伏和 5 伏的直流電，為 GE VersaMax 可編程邏輯控制器 (PLC) 系統的穩定運行提供了關鍵的電力支持1。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | IC200PWR102 |
| 制造商 | 通用電氣（GE） |
| 產品類型 | 電源模塊 |
| 輸入電壓 | 85 - 264V AC（跳線安裝時 85 - 132V AC，未安裝跳線時 176 - 264V AC）1 |
| 輸入頻率 | 47 - 63Hz1 |
| 輸入功率 | 27 伏安1 |
| 輸出電壓 | 3.3V DC、5V DC1 |
| 輸出電流 | 總輸出電流 1.5A1 |
| 保持時間 | 20 毫秒（120V 輸入電壓未安裝跳線時除外）1 |
| 防護等級 | IP203 |
| 工作溫度 | -20℃至 60℃3 |
| 存儲溫度 | -40℃至 85℃3 |
| 相對濕度 | 5% 至 95%（無凝露）3 |
主要特點和優勢
- 寬電壓輸入：IC200PWR102的輸入電壓范圍寬廣，為 85 - 264V AC，通過跳線設置還能適應不同的電壓區間，可滿足不同地區和不同應用場景下的電網電壓要求，確保系統在各種電力環境下都能穩定運行13。
- 高效轉換：具有較高的電源轉換效率，能有效減少能量損失，降低運行成本，在為設備提供穩定電力的同時，實現了能源的高效利用3。
- 緊湊設計：模塊體積小巧，尺寸約為 120mm x 90mm x 60mm，這種緊湊的設計使其能夠方便地安裝在空間狹小的控制柜內，節省了安裝空間，提高了空間利用率3。
- 可靠性高：內置短路、過載和反極性保護，可有效保護模塊及連接設備免受電氣故障的損害，在惡劣的工業環境下也能保持穩定的性能，具有較高的可靠性和穩定性13。
- 易于維護：采用模塊化設計，便于維護和更換，當模塊出現故障時，能夠快速進行檢修和替換，減少設備停機時間，提高生產效率3。
應用領域
GE IC200PWR102電源模塊應用廣泛。在制造業中，可用于汽車制造、食品加工、制藥等生產線，為生產線中的各類自動化設備提供穩定電源，保障生產流程的順利進行3。在能源行業，如電力、石油、天然氣等能源管理系統中，能為監控和控制系統的設備供電，確保能源生產和傳輸?shù)陌踩c穩定3。在基礎設施領域，像水處理、污水處理、暖通空調系統等，為相關設備提供可靠電力，維持基礎設施的正常運行3。此外，在物流倉儲行業的自動化倉儲系統、輸送帶控制系統等方面，也能發揮重要作用，保證物流環節的高效運作3。
相關產品
- IC200PWR002：同屬 VersaMax 系列的電源模塊，與IC200PWR102功能類似，但輸入電源為直流，適用于對直流電源有需求的場景2。
- IC200CPU002：GE VersaMax 系列的中央處理器單元，與IC200PWR102配合使用，共同構成 PLC 控制系統的核心部分3。
- IC200MDL650：可能是 VersaMax 系列的輸入輸出模塊，需要IC200PWR102提供電源支持，以實現對外部信號的采集和控制信號的輸出。
- IC693MDL648C：屬于 GE 的另一系列 PLC 的輸入輸出模塊，與IC200PWR102雖不屬于同一嚴格系列，但在某些工業控制場景中可搭配使用，擴展系統的功能和應用范圍3。
安裝與維護
安裝前準備：在安裝 GE IC200PWR102電源模塊前，需確認安裝環境符合要求，環境溫度應在 - 20℃至 60℃之間，相對濕度為 5% 至 95%（無凝露）3。檢查安裝空間是否足夠，模塊尺寸約為 120mm x 90mm x 60mm3。同時，要根據實際使用需求，正確選擇輸入電壓跳線的安裝方式，確保輸入電壓與現場電網電壓匹配。
維護建議：定期檢查IC200PWR102模塊的工作狀態，查看是否有過熱、異味、異響等異常情況。保持模塊表面清潔，避免灰塵堆積影響散熱。若發現模塊出現故障，首先檢查外部電源是否正常，以及連接線路是否松動。對于無法確定的故障，建議聯系專業的技術人員進行維修，切勿擅自打開模塊，以免造成安全事故或進一步損壞模塊。
產品保障
GE 對IC200PWR102產品提供全面的保障。在質量保證方面，產品經過嚴格的生產工藝和質量檢測流程，確保其符合相關行業標準和規范，具有較高的可靠性和穩定性。售后服務承諾上，GE 擁有專業的售后團隊，能夠為客戶提供及時、高效的技術支持和維修服務。無論是產品使用過程中的問題咨詢，還是出現故障后的維修處理，都能得到快速響應和解決。此外，GE 還提供技術培訓等服務，幫助客戶更好地了解和使用IC200PWR102電源模塊，讓客戶在使用過程中無后顧之憂。
