產品概述

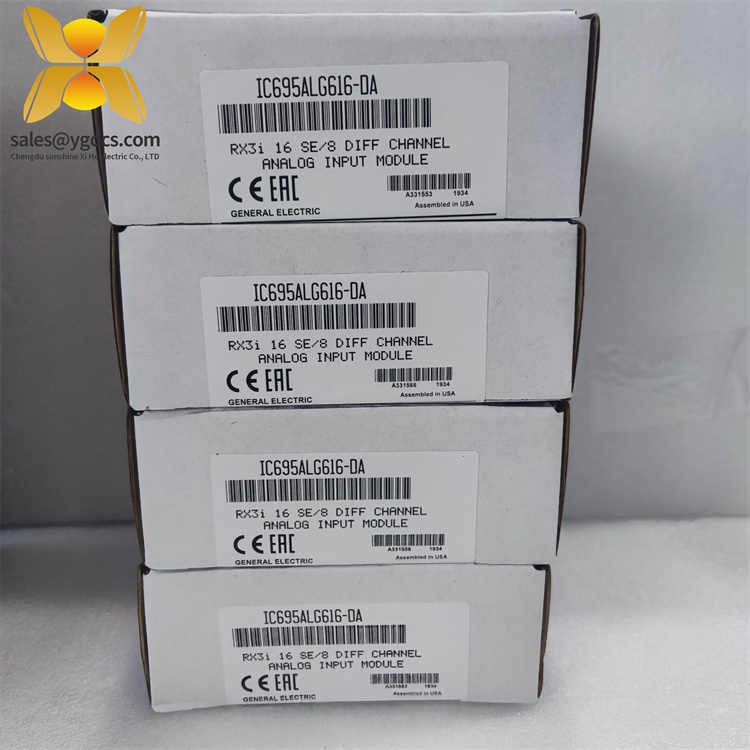

GE IC695ALG616是 PACSystem RX3i 可編程自動化控制器（PAC）中的非隔離模擬輸入模塊1。它以前由 GE 智能平臺（GE IP）制造，現在隸屬于艾默生自動化1。該模塊可配置為十六（16）個單端輸入或八（8）個差分輸入通道，能夠接受多種模擬信號，包括 0 至 20mA、4 至 20mA、±20mA 電流信號以及 ±10V、0 至 10V、±5V、0 至 5V、1 至 5V 電壓信號1。它在自動化系統中起著精確采集模擬量信號的關鍵作用，為后續的控制和處理提供準確的數據支持，具有高分辨率和穩定性，可廣泛應用于各種工業自動化場景。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | IC695ALG616 |
| 制造商 | GE（現艾默生自動化） |
| 產品類型 | 模擬輸入模塊 |
| 輸入通道數 | 16 個單端輸入或 8 個差分輸入 |
| 信號類型 | 電流：0 - 20mA、4 - 20mA、±20mA；電壓：±10V、0 - 10V、±5V、0 - 5V、1 - 5V |
| 轉換分辨率 | 24 位 |
| 輸入濾波器 | 可配置為 8Hz、12Hz、16Hz、40Hz、200Hz、500Hz |
| 數據格式 | 浮點 16 位 IEEE 數據或 32 位整數 |
| 工作溫度 | 32 至 140 華氏度 |
| 存儲溫度 | -40 至 185 華氏度 |
| 濕度范圍 | 5% 至 95% 非冷凝 |
| 振動額定值 | 0 至 006 赫茲，位移峰值 0911.60068 毫米（2.6 英寸）；2 毫秒內 27G 抗振等級 |
| 背板類型 | 僅限通用背板，使用 PCI 總線 |
主要特點和優勢
- 高精度測量：采用高品質元器件和先進電路設計，配合 24 位 ADC 轉換分辨率，能實現高精度模擬量測量，為工業控制提供精確數據12。
- 靈活配置：可通過 Proficy Machine Edition（PME）編程軟件進行參數配置，無需跳線和 DIP 開關。能靈活設置為單端或差分輸入，通道濾波器、報警設置等也均可配置，滿足不同應用需求1。
- 多種保護功能：具備開路檢測、過壓和過流保護，每個通道還能單獨設置報警，包括極低、低、高、極高報警以及正負變化率報警，有效保障模塊和系統安全1。
- 狀態顯示直觀：帶有模塊 OK LED、現場狀態 LED 和接線端子 LED，可清晰顯示設備運行狀態、故障信息等，方便用戶及時了解模塊工作情況并進行維護1。
應用領域
GE IC695ALG616模塊適用于多種工業自動化領域。在化工生產中，可用于精確測量流量、壓力、溫度等模擬量參數，為生產過程控制提供數據支持，確保生產的穩定性和安全性。在電力系統中，能對電壓、電流等信號進行采集和處理，用于電網監控和繼電保護等。在冶金行業，可用于監測熔爐溫度、金屬液位等參數，實現對生產過程的精準控制，提高產品質量。在水處理領域，可采集水位、水質等模擬量數據，實現對水處理過程的自動化控制，保障水質達標。
相關產品
- IC695ALG600：與IC695ALG616同屬 PACSystems RX3i 模擬量輸入模塊系列，通道數等規格可能不同，適用于不同點數需求的應用場景。
- IC695ALG608：也是 PACSystems RX3i 系列模擬量輸入模塊，在通道數量、功能配置上與IC695ALG616有差異，可根據具體項目需求選擇。
- IC694TBB032：高密度接線板，是IC695ALG616等模塊的配套產品，用于實現模塊與外部設備的連接。
安裝與維護
安裝前準備：在安裝 GE IC695ALG616模塊前，需確保 RX3i 通用背板已正確安裝并通電。檢查背板插槽是否干凈、無雜物，避免因插槽問題導致模塊接觸不良。同時，根據實際應用需求，通過 PME 編程軟件對模塊參數進行預配置，如輸入信號類型、通道濾波等。
維護建議：定期檢查模塊的 LED 指示燈狀態，如發現異常，及時根據指示燈含義判斷故障原因并進行處理。保持模塊表面清潔，避免灰塵和雜物堆積影響散熱和性能。每隔一段時間，可通過軟件對模塊進行自診斷測試，確保其功能正常。如發現模塊存在故障，應及時聯系專業技術人員進行維修或更換，避免影響整個自動化系統的運行。
產品保障
GE 對IC695ALG616模塊提供嚴格的質量保證。產品在出廠前經過多道嚴格的質量檢測工序，確保其性能和質量符合高標準要求。同時，艾默生自動化提供完善的售后服務承諾，包括及時的技術支持和維修服務。如果產品在質保期內出現非人為的質量問題，將免費進行維修或更換。此外，艾默生擁有專業的技術團隊，能夠為用戶提供全方位的技術支持，幫助用戶解決在使用過程中遇到的各種問題，讓用戶使用無后顧之憂。
