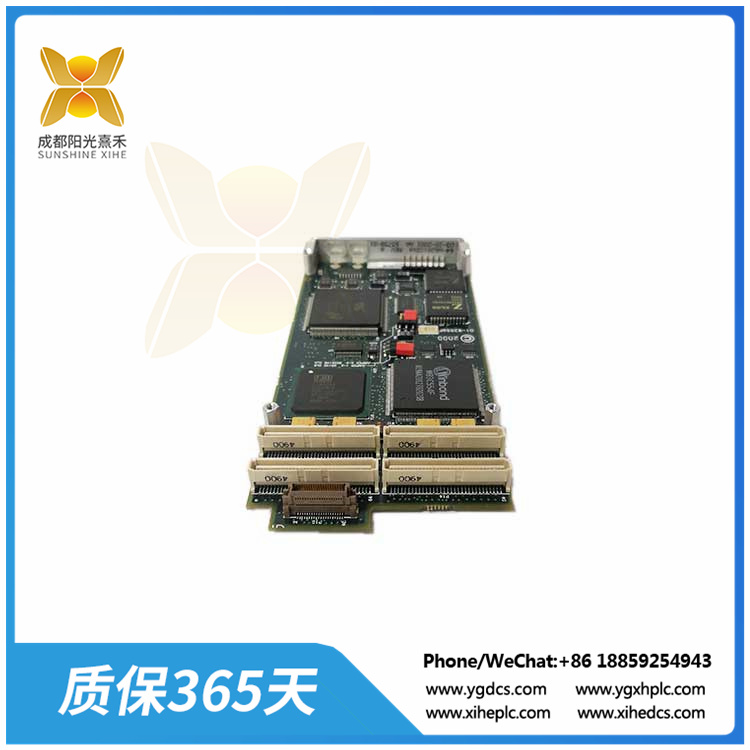

IPMC761-001  |    FLN3566  |  多功能 I/O 模塊

　　型號：IPMC761-001

　　類別：多功能 I/O 模塊

　　配置：

　　? 25 MHz XC68040 微處理器

　　? 4 MB DRAM

　　? 128 KB SRAM

　　? (2) IndustryPack 端口

　　? (2) BIOS 芯片

　　? 以太網收發器接口

　　特征：

　　超寬 SCSI

　　一個并行端口

　　2 個異步和 2 個同步/異步串行端口

　　摩托羅拉 IPMC712 / IPMC761 多功能 I/O 模塊是可選模塊，可向后提供 與早期的摩托羅拉計算機集團 (MCG) 產品兼容 使用 MVME761 或 MVME712M 過渡板。早期 MCG 產品包括 MVME2600 和 MVME2700 系列的 SBC。

　　IPMC712 和 IPMC761 可以在 MVME5100 的 SBC 上安裝和使用。兩種型號均圍繞 PMC 外形尺寸和兩個模塊進行設計 集成 PCI/ISA 橋接器、超寬 SCSI 適配器和超級 I/O 功能性。兩個模塊均為單寬、標準長度、標準 高度 PMC 板。它們通過 PMC 連接到主機板 PCI 總線 P11、P12、P13、P14 和 P15 連接器。兩個模塊都通過PMC連接器吸收+5V和+3.3V電壓。

　　Model: IPMC761-001

　　Category: VMEbus single-board computer

　　Settings:

　　? 25 MHz XC68040 microprocessor

　　? 4 MB DRAM

　　? 128 KB SRAM

　　? (2) IndustryPack port

　　? (2) BIOS chip

　　? Ethernet transceiver interface

　　Features:

　　Ultra-wide SCSI

　　A parallel port

　　2 asynchronous and 2 synchronous/asynchronous serial ports

　　The MOTOROLA IPMC712 / IPMC761 multifunction I/O module is an optional module that can be provided backwards for compatibility with earlier MOTOROLA Computer Group (MCG) products using the MVME761 or MVME712M transition board. Early MCG products included the SBC of the MVME2600 and MVME2700 series.

　　IPMC712 and IPMC761 can be installed and used on the SBC of the MVME5100. Both models are designed around the PMC form factor and two modules integrating PCI/ISA Bridges, ultra-wide SCSI adapters, and super I/O functionality. Both modules are single-width, standard-length, standard-height PMC boards. They connect to the motherboard PCI bus P11, P12, P13, P14, and P15 connectors via PMC. Both modules absorb +5V and +3.3V voltages through PMC connectors.
