>>>>>型號:SCXI-1104C 電壓輸入模塊 具有32個差分通道

【功能描述】

National Instruments SCXI-1104C 電壓輸入模塊

National Instruments SCXI-1104C（部件號：776572-04C，183087H-05）電壓輸入模塊具有32個差分通道，用于對更高電壓信號進行信號調理。 該型號配有 10 kHz 截止頻率濾波器。如果 用戶 想要 在 帶狀 電纜 多機箱 SCXI 系統 中使用 NI SCXI-1104C， 那么 就 需要 使用 SCXI-1346 多 機 構 適配器。如果用戶選擇不自動檢測 SCXI 模塊，則必須單獨添加模塊。這可以通過按照用戶手冊中的說明來完成。

在使用軟件時，用戶可以安排引腳 1、2、4 或 19 連接到電壓輸入模塊的模擬接地。用戶可以將連接到模擬接地的引腳用作SCXI-1104C的模擬電源接地點。需要記住的一個重要事實是，NI SCXI-1104C模擬輸出沒有過壓保護。因此，向該輸出施加外部電壓可能會損壞模塊。不過，模擬輸出具有短路保護。該器件的建議預熱時間為 20 分鐘，工作溫度為 0 至 50 °C。NI SCXI-1104C 模塊可以通過向通道輸入施加精密電壓和/或?qū)⑼ǖ垒斎虢拥貋硇省?/p>

該模塊應至少每年重新校準一次，或在指定溫度范圍之外的任何時候重新校準。NI SCXI-1104C 電壓 輸入 模 塊 可 使用 多 量程 8.5 數字 萬用 表 進行 校準。該器件的截止頻率為 10kHz。當 用戶 使用 NI 軟件 完成 測量 時， 驅動 程序 會 自動 使用 校準 常數 將 測量 的 電壓 調整 到 正確 的 值。

NI-DAQ 6.5.1 版（或更高版本）是用于運行SCXI-1104C的軟件驅動程序。要安裝驅動程序，需要應用程序開發環境，例如LabVIEW，BridgeVIEW，LabWindows/CVI，Visual Basic（ComponentWorks），C，C++，VirtualBench或Measure。該器件具有一個 50 針帶狀電纜背面連接器和一個 96 針 DIN C 正面公頭連接器。

 >>>>>型號:SCXI-1104C 電壓輸入模塊 具有32個差分通道

【英文介紹】

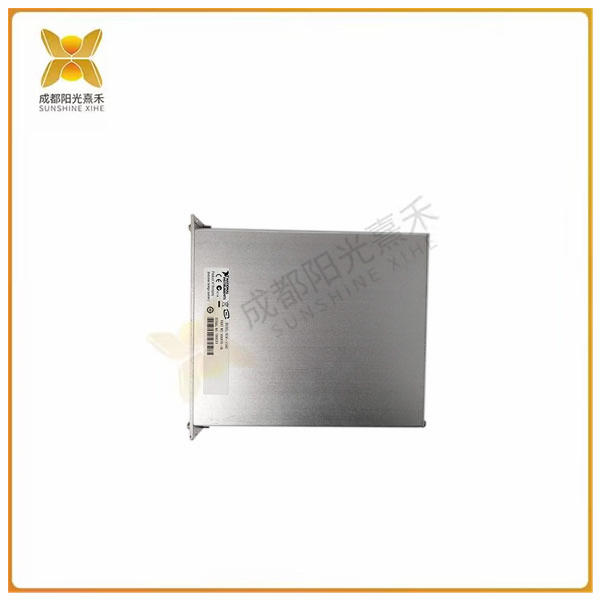

National Instruments SCXI-1104C voltage input module

The National Instruments SCXI-1104C (Part number: 776572-04C, 183087H-05) voltage input module features 32 differential channels for signal conditioning of higher voltage signals. This model is equipped with a 10 kHz cut-off frequency filter. If you want to use NI SCXI-1104C in a strip-cable multi-chassis SCXI system, then you need to use the SCXI-1346 multi-machine adapter. If the user chooses not to automatically detect the SCXI module, the module must be added separately. This can be done by following the instructions in the user manual.

When using the software, the user can arrange pins 1, 2, 4 or 19 to be connected to the analog ground of the voltage input module. The pin connected to the analog ground can be used as an analog power ground point for the SCXI-1104C. An important fact to keep in mind is that the NI SCXI-1104C analog output has no overvoltage protection. Therefore, applying an external voltage to this output may damage the module. However, the analog output has short-circuit protection. The recommended preheating time for the device is 20 minutes and the operating temperature is 0 to 50 °C. The NI SCXI-1104C module can be calibrated by applying a precision voltage to the channel input and/or grounding the channel input.

The module should be recalibrated at least once a year, or at any time outside the specified temperature range. The NI SCXI-1104C voltage input module can be calibrated using a multi-range 8.5 digital multimeter. The cut-off frequency of the device is 10kHz. When the user completes the measurement with the NI software, the driver automatically adjusts the measured voltage to the correct value using the calibration constant.

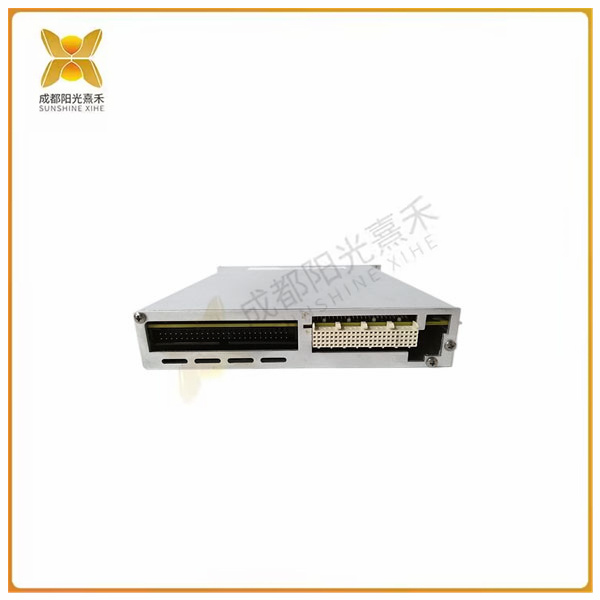

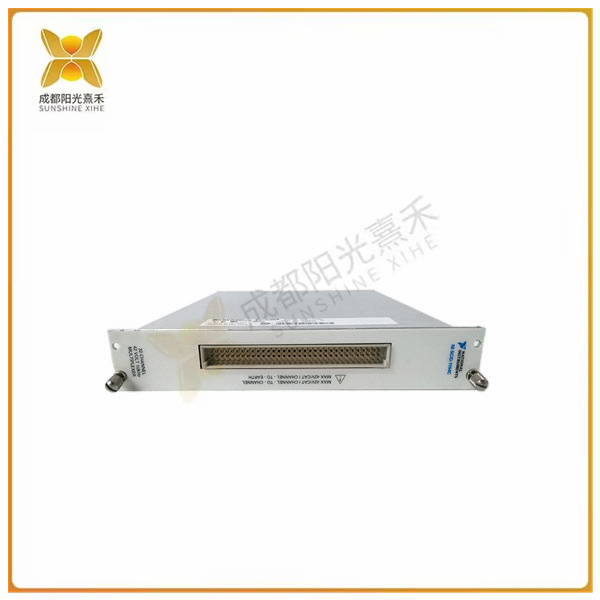

NI-DAQ version 6.5.1 (or later) is a software driver for running SCXI-1104C. To install the driver, you need an application development environment such as LabVIEW, BridgeVIEW, LabWindows/CVI, Visual Basic (ComponentWorks), C, C++, VirtualBench or Measure. The device has a 50-pin ribbon cable back connector and a 96-pin DIN C front male connector.
