產品概述

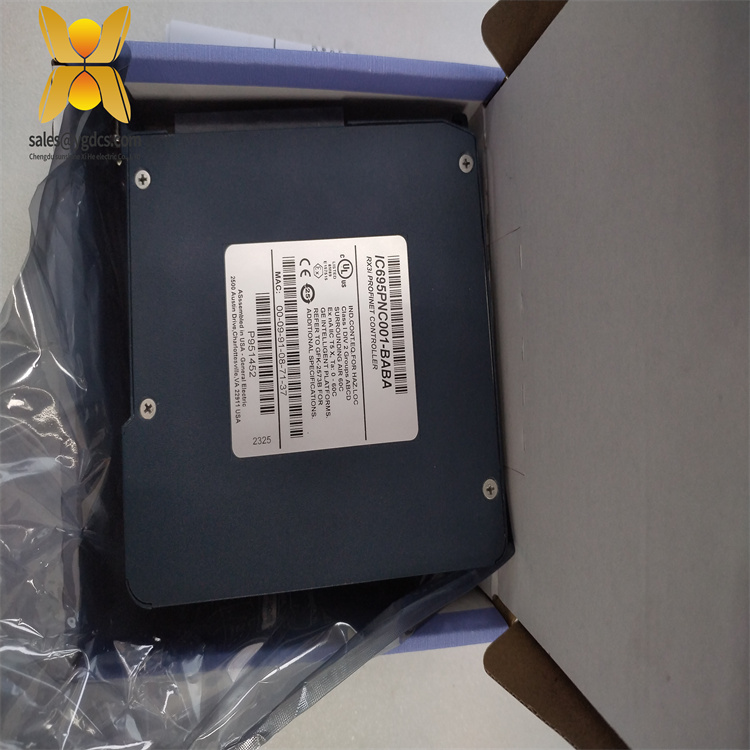

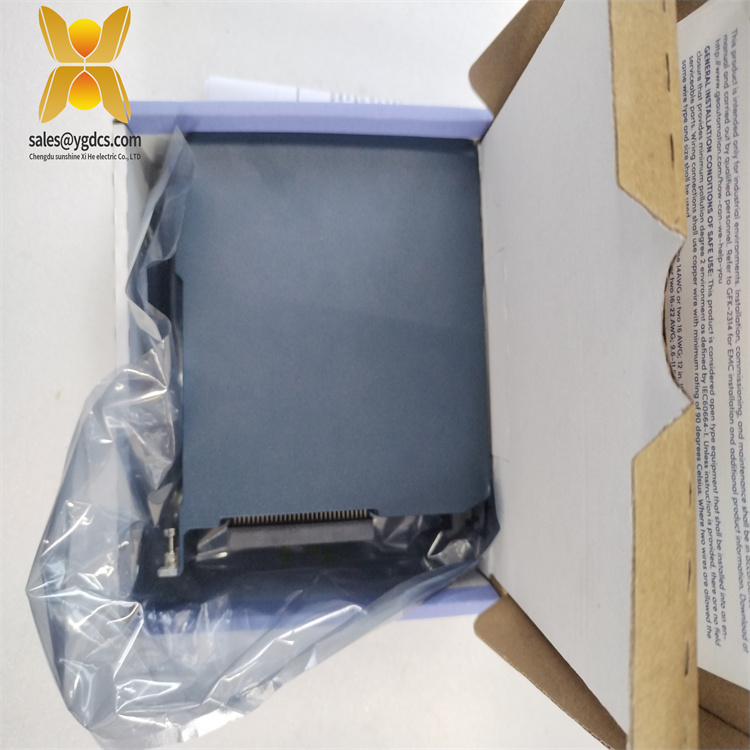

GE IC695PNC001是一款高性能的 PROFINET 控制器模塊，屬于 GE Fanuc PACSystems RX3i 系列4。該模塊主要用于將 RX3i 控制器連接到高速 PROFINET 局域網，實現與其他 PROFINET 設備，如 I/O 設備、HMI 和驅動器的高速通信3。它支持 PROFINET IO v2.2 標準，能夠滿足工業自動化系統對高速、可靠通信的要求3。通過IC695PNC001，可以方便地將 PACSystems RX3i 系統集成到 PROFINET 網絡中，提高整個自動化系統的效率和靈活性。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | IC695PNC001 |
| 制造商 | GE（現艾默生自動化） |
| 產品類型 | 通信模塊 |
| 接口類型 | 兩個 RJ-45、兩個 SFP 插槽、一個微型 USB 連接器 |
| 協議支持 | PROFINET IO v2.2 |
| 數據速率 | 100Mbps 和 1Gbps |
| 工作溫度 | 0 至 60°C |
| 存儲溫度 | -40 至 85°C |
| 濕度 | 5% 至 95% 非冷凝 |
| 電源消耗 | 未安裝 SFP 設備時為 0.5A，安裝兩個 SFP 設備時最大消耗 2.2A |
| I/O 設備連接數 | 每個控制器最多支持 64 個設備，每個網絡最多可連接 8 個 I/O 控制器，總連接數可達 2048 個 I/O 設備 |
| 網絡拓?fù)?/td> | 支持環形、星形和菊花鏈 / 鏈?zhǔn)骄W(wǎng)絡拓?fù)?/td> |
主要特點和優勢
- 高速通信：支持 100Mbps 和 1Gbps 的 PROFINET 通信，能夠?qū)崿F(xiàn)高速數據傳輸，滿足工業自動化系統中對實時性要求較高的應用場景4。
- 標準兼容：完全符合 PROFINET IO v2.2 標準，可作為 PROFINET 網絡中的 IO 控制器，與多種符合標準的設備兼容，方便系統集成4。
- 靈活配置：支持多種網絡拓?fù)浜蛿?shù)據刷新率配置，可根據不同的應用需求進行靈活調整，適應多樣化的工業現場環境3。
- 可靠性高：設計用于工業環境，具有較高的可靠性和耐用性，能夠在惡劣的工業條件下穩定運行，減少系統故障和維護成本3。
- 易于維護：支持熱插拔功能，便于在系統運行時添加或移除模塊，無需停機，提高了系統的可維護性和可用性3。
應用領域
GE IC695PNC001廣泛應用于各種工業自動化領域。在工廠自動化中，可用于連接生產線上的各類設備，實現設備之間的高速通信和協同工作；在過程控制領域，能夠?qū)⒖刂破髋c現場的傳感器、執行器等設備連接起來，實現對生產過程的精確控制；在機器人技術中，有助于機器人與其他自動化設備之間的快速數據交互，提高機器人的工作效率和準確性；在離散制造、包裝、食品和飲料加工以及能源管理等行業，也能通過將 PACSystems RX3i 系統接入 PROFINET 網絡，實現整個生產系統的自動化控制和管理。
相關產品
- IC695CPU310：GE Fanuc PACSystems RX3i 系列中的 CPU 模塊，與IC695PNC001配合使用，為系統提供核心運算和控制功能。
- IC695ALG220：屬于同一系列的模擬量輸入模塊，可與IC695PNC001共同構建完整的自動化控制系統，實現對模擬量信號的采集和處理。
- IC695MDL940：數字量輸入模塊，能將外部的數字量信號輸入到系統中，與IC695PNC001協同工作，實現對數字量信息的處理和控制。
- IC695ACC400：電源模塊，為IC695PNC001及其他 PACSystems RX3i 系列模塊提供穩定的電源供應，確保系統的正常運行。
安裝與維護
安裝前準備：在安裝 GE IC695PNC001前，需確保 PACSystems RX3i 系統的機箱有可用的插槽，并且機箱的固件版本符合IC695PNC001的要求。檢查安裝環境的溫度、濕度等條件是否滿足模塊的工作要求，同時準備好必要的安裝工具，如螺絲刀等。將模塊輕輕插入機箱插槽，確保連接牢固，并按照說明書連接好相關的通信線纜和電源。
維護建議：定期檢查IC695PNC001模塊的工作狀態，查看指示燈是否正常亮起，檢查通信連接是否穩定。清潔模塊表面的灰塵，避免灰塵積累影響散熱和性能。如果需要更換模塊，可利用其熱插拔功能，在系統運行時進行更換，但要注意操作的規范性，避免誤操作導致系統故障。同時，及時更新模塊的固件，以獲取更好的性能和功能支持。
維護建議：定期檢查IC695PNC001模塊的工作狀態，查看指示燈是否正常亮起，檢查通信連接是否穩定。清潔模塊表面的灰塵，避免灰塵積累影響散熱和性能。如果需要更換模塊，可利用其熱插拔功能，在系統運行時進行更換，但要注意操作的規范性，避免誤操作導致系統故障。同時，及時更新模塊的固件，以獲取更好的性能和功能支持。
產品保障
GE 對IC695PNC001產品提供質量保證，確保產品在正常使用條件下能夠穩定運行。艾默生自動化（現制造商）擁有專業的售后服務團隊，為客戶提供及時、高效的售后服務。無論是產品在使用過程中出現故障，還是客戶有技術方面的疑問，都能得到專業的支持和幫助。公司還提供技術培訓服務，幫助客戶的技術人員更好地掌握產品的使用和維護方法，確保產品能夠發揮出最佳性能，為客戶的工業自動化系統提供可靠的保障。
