產品概述

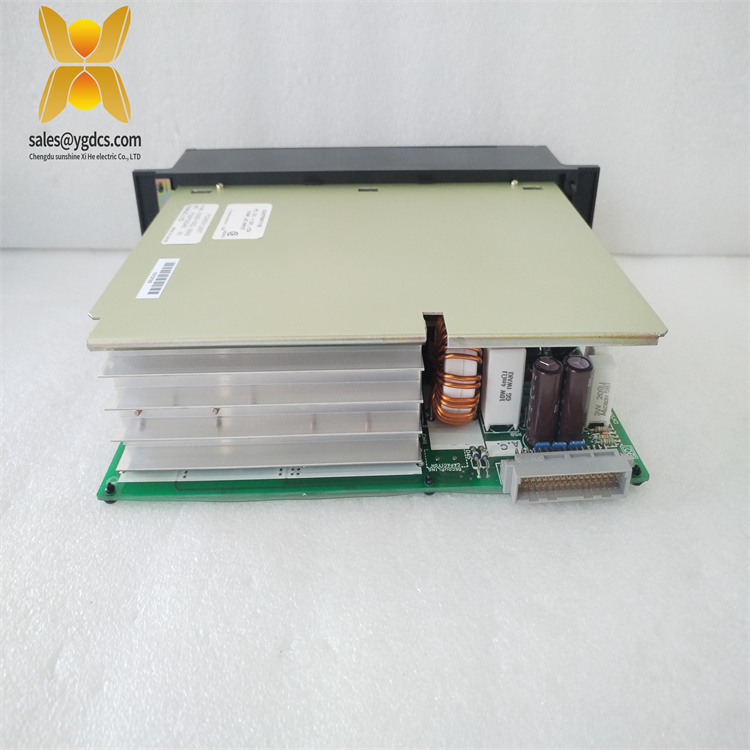

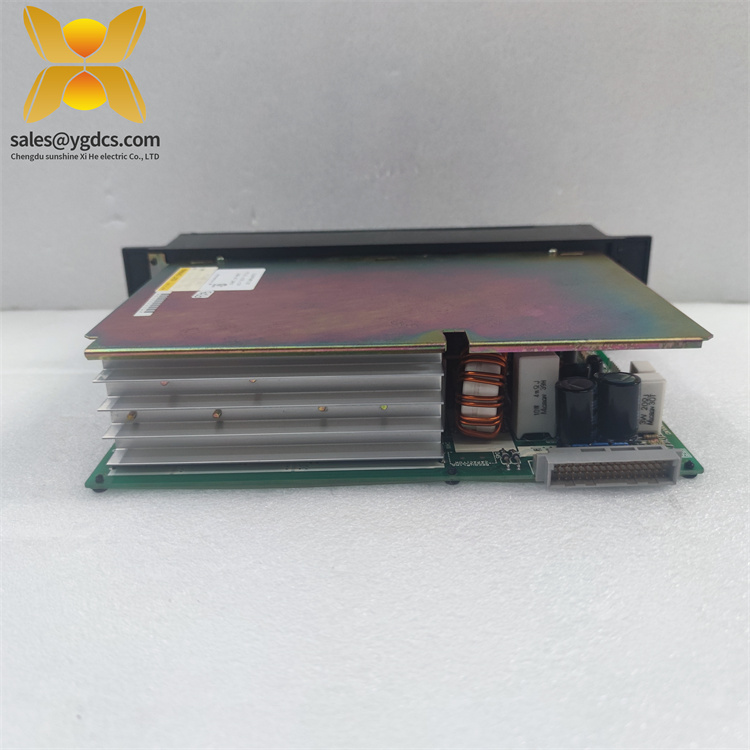

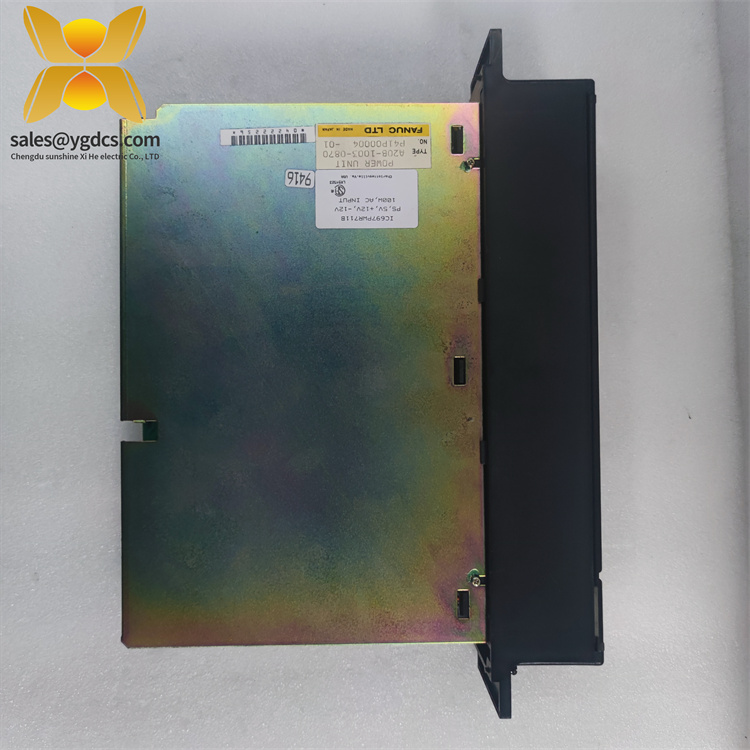

GE IC697PWR711是通用電氣（GE）旗下RX7i系列可編程自動化控制器（PAC）的核心電源模塊，專為工業自動化系統提供可靠電力支持。作為 RX7i 機架的關鍵組件，IC697PWR711采用冗余設計，支持 120/240VAC 或 24VDC 雙電源輸入，確保在主電源故障時無縫切換，避免系統停機。該模塊配備 LED 指示燈實時顯示電源狀態，內置智能開關熔絲保護電路，防止過流損壞，適用于對可靠性要求極高的電力、化工、軌道交通等行業。通過為 RX7i CPU、I/O 模塊及通信設備提供穩定電力，IC697PWR711成為構建高可用性自動化系統的核心保障。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | IC697PWR711 |
| 制造商 | GE（現艾默生自動化） |
| 產品類型 | 冗余電源模塊 |
| 輸入電壓 | 120/240VAC 或 24VDC 雙電源輸入 |
| 輸出電壓 | 5VDC（最大 25A）、3.3VDC（最大 15A）、24VDC（最大 1.5A） |
| 功率 | 125W（5VDC 和 3.3VDC）+ 36W（24VDC） |
| 工作溫度 | -40°C 至 70°C |
| 濕度 | 5% 至 95% 非冷凝 |
| 安裝方式 | 9 槽 RX7i 機架專用 |
| LED 指示 | 電源狀態、故障指示 |
| 保護功能 | 智能開關熔絲、過流保護 |
| 重量 | 約 1.8kg |
| 認證 | UL、CSA、CE、ATEX Zone 2、IEC 61508 SIL 2 |
主要特點和優勢
- 雙電源冗余設計：支持 AC/DC 雙電源輸入，當一路電源故障時自動切換，確保系統無間斷運行，適用于石油化工、電力等不能停機的關鍵場景。
- 高可靠性保障：通過 UL、ATEX 等認證，符合 SIL 2 安全等級，內置智能熔絲保護電路，可承受 100A 浪涌電流，適應 - 40°C 至 70°C 極端環境，平均無故障工作時間（MTBF）超過 10 萬小時。
- 實時狀態監控：通過 LED 指示燈直觀顯示電源狀態、故障信息，支持 Proficy Machine Edition 軟件遠程診斷，便于快速定位問題。
- 靈活安裝配置：專為 RX7i 機架優化設計，支持帶電熱插拔，可在系統運行時更換模塊，減少維護停機時間。
- 高效散熱設計：采用低功耗元器件和散熱片設計，工作溫度范圍寬，無需額外散熱設備，降低系統復雜度。
應用領域
- 電力行業：在變電站自動化系統中，為 RTU、保護裝置提供冗余電源，確保電網監控和保護系統可靠運行；在風力發電場，為風機變槳控制系統提供穩定電力，避免因電源故障導致葉片失控。
- 石油化工：在煉油廠、化工廠的 DCS 控制系統中，為現場儀表、執行器供電，支持 24 小時不間斷生產；在危險區域（Zone 2），通過 ATEX 認證確保防爆安全。
- 軌道交通：在地鐵信號系統、高鐵調度中心，為 PLC、通信設備提供冗余電源，保障列車運行安全；在隧道通風控制系統中，確保緊急情況下通風設備正常啟動。
- 智能制造：在汽車生產線、半導體制造設備中，為機器人控制器、視覺系統供電，減少因電源波動導致的生產中斷；在食品飲料灌裝線中，滿足衛生級環境下的可靠運行需求。
相關產品
- IC697CPU770：RX7i 系列高性能 CPU 模塊，與IC697PWR711配合組成核心控制單元，支持熱備冗余和分布式 I/O。
- IC697ALG721：RX7i 系列模擬量輸入模塊，接收溫度、壓力傳感器信號，依賴IC697PWR711提供穩定電源，確保信號采集精度。
- IC697MDL950：數字量輸出模塊，控制電磁閥、繼電器等執行器，通過IC697PWR711的 24VDC 輸出供電，適用于工業自動化開關量控制。
- IC697ACC710：RX7i 機架背板，為IC697PWR711及其他模塊提供電氣連接，支持高速數據傳輸和熱插拔功能。
安裝與維護
安裝前準備：安裝IC697PWR711前，需確保 RX7i 機架已固定牢固，背板插槽清潔無異物。檢查輸入電源電壓是否符合規格（120/240VAC 或 24VDC），并準備好絕緣工具。將模塊平穩插入背板插槽，用 M3 螺絲固定，連接輸入電源線時注意極性，確保接地良好。
維護建議：定期檢查IC697PWR711的 LED 指示燈狀態，若故障燈亮起，立即通過 Proficy 軟件查看診斷信息。每季度用壓縮空氣清理散熱孔灰塵，避免積塵影響散熱。更換模塊時，需佩戴防靜電手環，按先斷輸入電源、再拔模塊的順序操作。建議每 5 年進行一次預防性維護，檢查內部電容老化情況，延長模塊使用壽命。
維護建議：定期檢查IC697PWR711的 LED 指示燈狀態，若故障燈亮起，立即通過 Proficy 軟件查看診斷信息。每季度用壓縮空氣清理散熱孔灰塵，避免積塵影響散熱。更換模塊時，需佩戴防靜電手環，按先斷輸入電源、再拔模塊的順序操作。建議每 5 年進行一次預防性維護，檢查內部電容老化情況，延長模塊使用壽命。
產品保障
GE（現艾默生）為IC697PWR711提供 18 個月原廠質保，涵蓋材料缺陷和工藝問題。產品通過 UL、CE、ATEX 等國際認證，符合 IEC 61508 功能安全標準?？蛻艨上硎?7×24 小時技術支持，包括遠程診斷和現場服務。對于停產型號，GE 承諾提供 10 年備件支持，確保系統長期穩定運行。通過 Proficy 軟件，用戶可實時監控電源健康狀態，提前預警潛在故障，降低維護成本。
